Sistemas automáticos de paletização

Série ERGON APS 3070 L

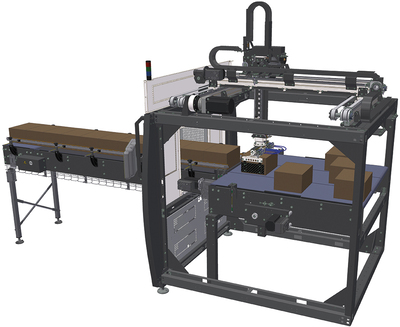

APS 3070 L - Paletizadora

A série APS 3070 ERGON é composta por sistemas automáticos para paletização de caixas, fardos, bandejas e demais embalagens de uso comum para produções de até 70 embalagens / minuto. Os sistemas de paletização propostos pela Smipal são extremamente flexíveis e facilmente adaptáveis a qualquer condição logística da área de fim de linha do usuário, tanto nas fábricas existentes como nas novas operações.

APS 3070 L
Velocidade (PPM)70

Estrutura compacta e ergonômica

A estrutura compacta e ergonômica garante grande economia de espaço dentro da linha de engarrafamento e permite ao operador realizar com facilidade e segurança todas as atividades relacionadas ao uso, limpeza e manutenção da instalação.

Flexibilidade operacional

O uso de soluções técnicas inovadoras, inteligentes e personalizadas garantem grandes vantagens em termos de flexibilidade operacional e competitividade econômica dos processos. Em particular, os paletizadores SMI da série APS permitem criar vários padrões de paletização de acordo com os requisitos específicos do cliente e oferecem amplas possibilidades de personalização para se adaptar aos requisitos de troca de produto e / ou layout da planta.

Movimentos rápidos e precisos Os eixos da máquina são controlados por motores brushless que garantem movimentos altamente dinâmicos, harmônicos e precisos.


Baixos custos operacionais e de manutenção reduzida O TCO (custo total de propriedade) é otimizado graças aos baixos custos operacionais e de manutenção.


Eco-amizade Os paletizadores SMI da série APS são uma solução ecologicamente correta, graças ao uso de motores ICOS com servo-driver integrado, capazes de simplificar a fiação da máquina e garantir maior eficiência energética, baixo nível de ruído e menor desgaste dos componentes.


_

Alimentação de pré-forma em linha

Por meio de um sistema inovador de rotação e / ou manipulação de pacotes em movimento contínuo em três eixos cartesianos (x, y e z), feixes que acompanham uma esteira em simples (APS 3070 L) ou duplo (APS 3105 L e 3140 L) as faixas são viradas, deslocadas e dispostas em várias faixas de acordo com o esquema de paletização, pré-formando a camada. Um atuador mecânico especial separa a camada pré-formada dos feixes acumulados, enquanto o sistema de manipulação prepara a próxima camada. A camada assim formada é transportada suavemente para o cesto, uma vez que explora o movimento da correia e não requer elementos mecânicos de transferência de camada. A alimentação contínua de formação de camada permite otimizar o gerenciamento de espaço no final da linha. Esse novo sistema se distingue pelo movimento unidirecional e pela possibilidade de organizar os feixes em qualquer posição. O sistema de formação de camadas é equipado com proteções de segurança deslizantes em alumínio anodizado, com formato arredondado, permitindo que todos os motores (com baixo consumo de energia) sejam colocados externamente se comparados aos grupos mecânicos que o ativam. O sistema de fechamento das proteções de segurança está equipado com um dispositivo de desaceleração, que os acompanha suavemente em sua fase final de fechamento. A estrutura ergonômica e funcional permite que o operador realize com facilidade todas as atividades relacionadas ao uso e manutenção da instalação. As proteções de prevenção de acidentes são feitas de alumínio e policarbonato lúcido (PC), em conformidade com os regulamentos da Comunidade Européia CE.

_

Sistema alimentador de paletes vazios

O sistema de paletização APS dispõe de um sistema de alimentação de palete vazio combinado com um rolo ou cinto transportador de corrente (de acordo com o carregamento de paletes e direcionamento da saída) A capacidade de armazenamento: cerca de 10 paletes com altura máxima 1800 mm. Projetado de acordo com metodologias FRC (Full Reduction of Costs), Este dispositivo acessório é controlada pelo gabinete elétrico do módulo Central APS.

_

Sistema de alimentação de pads (opcional)

O módulo de inserção de pads é um sistema de alimentação de pranchas ajustável de acordo com o tamanho da prancha de intercalação, que pode ser combinado com a coluna central do paletizador APS ERGON. Sistema de preensão de ventosa de 4 a 8 pontos ajustáveis para garantir o levantamento preciso de qualquer tipo de intercalar. O carregamento automático de pads intercalares está disponível como opcional e permite carregar o palete sem parar a máquina (através da adição de uma estação para carregar paletes de pads intercalares e uma estação para descarregar paletes vazias).

_

Transportador de rolos de paletes

Armação de aço pintada. Rolos com 76 mm de diâmetro e passo de 150 mm, motorizados através de uma corrente de 5/8 de polegada. Motorização central eletronicamente reversível. O sistema é controlado pelo quadro elétrico principal. Projetado de acordo com o FCR (Redução de custo total), é testado e fornecido ao cliente completamente montado e cabeado.

Os valores indicados não são agrupados, como eles têm de ser confirmados pela SMI de acordo com as condições de produção do usuário.
