Sistemas automáticos de paletização

Série APS 1570

APS 1570 - Paletizadora

A série APS 1570 ERGON é composta por sistemas automáticos de paletização de caixas, pacotes, bandejas e outras embalagens de uso comum para produções de até 70 pacotes / minuto.

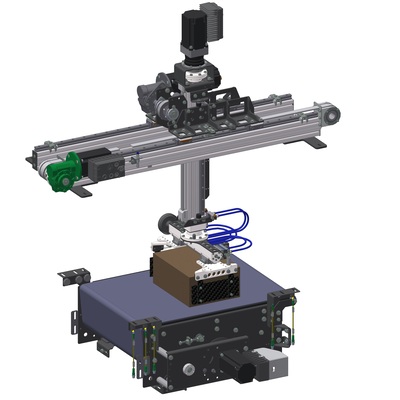

Graças à tecnologia SCARA implementada na coluna central, os sistemas de paletização propostos pela Smipal são extremamente flexíveis e facilmente adaptáveis ​​a qualquer condição logística da área de final de linha do usuário, tanto em plantas existentes quanto em novas operações.

APS 1570
Velocidade (PPM)70

Estrutura compacta e ergonômica

A estrutura compacta e ergonômica garante grande economia de espaço dentro da linha de engarrafamento e permite ao operador realizar com facilidade e segurança todas as atividades relacionadas ao uso, limpeza e manutenção da instalação.

Flexibilidade operacional

O uso de soluções técnicas inovadoras, inteligentes e personalizadas garantem grandes vantagens em termos de flexibilidade operacional e competitividade econômica dos processos. Em particular, os paletizadores SMI da série APS permitem criar vários padrões de paletização de acordo com os requisitos específicos do cliente e oferecem amplas possibilidades de personalização para se adaptar aos requisitos de troca de produto e / ou layout da planta.

Movimentos rápidos e precisos Os eixos da máquina são controlados por motores brushless que garantem movimentos altamente dinâmicos, harmônicos e precisos.


Baixos custos operacionais e de manutenção reduzida O TCO (custo total de propriedade) é otimizado graças aos baixos custos operacionais e de manutenção.


Eco-amizade Os paletizadores SMI da série APS são uma solução ecologicamente correta, graças ao uso de motores ICOS com servo-driver integrado, capazes de simplificar a fiação da máquina e garantir maior eficiência energética, baixo nível de ruído e menor desgaste dos componentes.


_

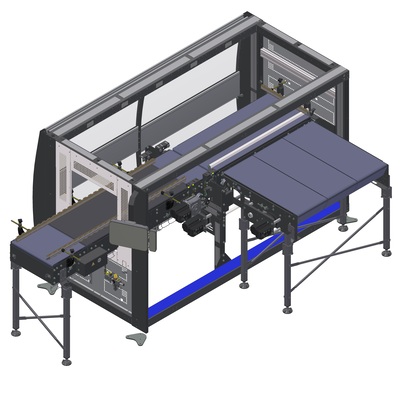

Alimentação de entrada única com sistema de formação de camadas a 90°

Alimentação de entrada única com sistema de formação de camada a 90 ° equipado com: 1 correia de cadenciamento emborrachada, 1 correia de alimentação de produto, para formar a linha e 1 sistema de translação unidirecional que contribui para a formação da camada. O sistema, projetado de acordo com as metodologias FCR (Redução de Custo Total), é testado e fornecido ao cliente totalmente montado e cabeado. O tempo de inicialização é muito curto, pois consiste em conectar o cabo conector de sinais e potência do sercos fieldbus ao módulo central do sistema de paletização APS. A estrutura ergonômica e funcional da estrutura permite que o operador realize facilmente todas as operações relacionadas ao uso e manutenção da instalação.

_

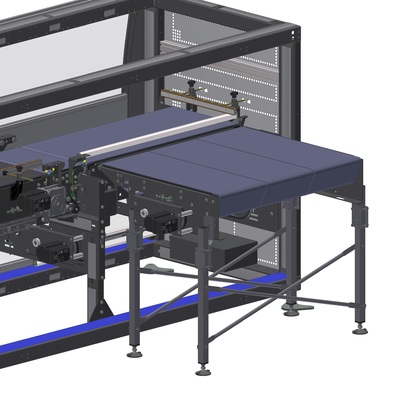

Dispositivo de transferência de linha

O processo de transferência de linha é controlado por uma barra motorizada. A linha é formada e empurrada para um sistema de pré-formação de camadas. A transferência da camada da correia para a cesta é suave e precisa, pois o sistema explora o movimento da correia e não requer o uso de elementos para a transferência mecânica da camada.

_

Dispositivo de rotação da embalagem (opcional) Esse sistema opcional permite rotacionar as embalagens que estão sendo alimentadas no paletizador. A rotação pode ser realizada através de um cilindro de contraste ou de um manipulador.


_

Sistema alimentador de paletes vazios

O sistema de paletização APS dispõe de um sistema de alimentação de palete vazio combinado com um rolo ou cinto transportador de corrente (de acordo com o carregamento de paletes e direcionamento da saída) A capacidade de armazenamento: cerca de 10 paletes com altura máxima 1800 mm. Projetado de acordo com metodologias FRC (Full Reduction of Costs), Este dispositivo acessório é controlada pelo gabinete elétrico do módulo Central APS.

_

Sistema de alimentação de pads (opcional)

O módulo de inserção de pads é um sistema de alimentação de pranchas ajustável de acordo com o tamanho da prancha de intercalação, que pode ser combinado com a coluna central do paletizador APS ERGON. Sistema de preensão de ventosa de 4 a 8 pontos ajustáveis para garantir o levantamento preciso de qualquer tipo de intercalar. O carregamento automático de pads intercalares está disponível como opcional e permite carregar o palete sem parar a máquina (através da adição de uma estação para carregar paletes de pads intercalares e uma estação para descarregar paletes vazias).

_

Rolo transportador de palete

Estrutura de aço zincado com Rolos com 76 mm Ø e 150 mm, motorizado através de corrente de 5/8 polegadas. Motorização central eletronicamente reversível. O sistema é testado na fábrica SMI e é fornecido ao cliente totalmente montado e cabeado. Disponível em diferentes comprimentos: 1500mm, 200mm, 2500mm e 300mm.

Os valores indicados não são agrupados, como eles têm de ser confirmados pela SMI de acordo com as condições de produção do usuário.
