ECOBLOC® ERGON HEMF - Sistemas integrados de Sopro, enchimento e tamponamento para óleos

Os modelos da gama ECOBLOC® HEMF são a solução ideal para fabricar, encher e tampar recipientes de PET, rPET e PP de diferentes tamanhos e formatos, dos mais simples aos mais complexos e inovadores. Combinar as funções de estiramento-sopro, envase e tamponamento em uma única máquina oferece várias vantagens, já que o enxaguador e os transportadores entre sopradora e a envasadora não são necessários, os riscos de contaminação do produto são minimizados e as causas da ineficiência da linha são eliminados.

Os sistemas integrados ECOBLOC® HEMF podem ser usados nas linhas de engarrafamento de:

  • produtos não eletricamente condutores, especialmente óleo



_


_

1Preforms feeding
Os pré-moldes são transferidos da tremonha para o selecionador através de uma correia de elevação; o selecionador transmite-os para uma guia inclinada, de onde o espaçador acessa a roda de estrela na alimentação do módulo de aquecimento, por queda da gravidade. A roda estrelada alimenta o mandril rotativo, através do qual as pré-formas são "capturadas" e seguem para o módulo de aquecimento.


_

2 Aquecimento das Pré-formas
Antes de entrar no módulo de aquecimento, equipados com lâmpadas de infravermelhos, cada pré-forma é submetida a testes precisos, que detectam a sua dimensão e a posição vertical e automaticamente eliminam as pré-formas não conformes com os parâmetros pré-estabelecidos . As pré-formas, alocadas nos mandris, começam a mover-se ao longo do módulo de aquecimento. Durante o processo de aquecimento, as pré-formas constantemente giram em torno de si própria, de modo a assegurar uma distribuição de calor simétrica excelente. O módulo de aquecimento está equipado com dois sistemas de arrefecimento diferentes: um sistema líquido “fed-cooling”, a fim de arrefecer o anel de proteção dos pré-moldes prevenindo deformação durante o processo de aquecimento; um sistema de arrefecimento de ar alimentado “air-fed”, de modo a manter a temperatura interna do modulo de aquecimento o mais baixa possível para prevenir a exposição das paredes externas da pré-forma para alta temperaturas. Na saída módulo de aquecimento, um sensor detecta a temperatura pré-forma e compará-lo com o ponto de ajuste de temperatura; se os dois valores não correspondem, ela aumenta ou diminui a potência de aquecimento do módulo de lâmpadas.


_

3 Estiramento por sopro de pré-formas
Um grupo rotativo especial de pinças pega as pré-formas do forno e prepara-as para o sopro. O processo de estiramento-sopro inclui duas fases:
- alongamento e pré-sopro, que ocorrem simultaneamente através da descida da haste de estiramento motorizado e o fornecimento de baixa pressão de ar comprimido;
- Sopro com alta pressão ar comprimido, através do qual os recipientes tomam forma. Um sistema de ar de contra-pressão garante o fecho perfeito dos moldes, considerando que o bloqueio mecânico do molde de permite suportarem as forças geradas pelo processo de moldagem de estiramento por sopro com a máxima confiabilidade. Também as estações de sopro estão equipadas com um sistema de refrigeração alimentados com líquido, que mantém os moldes com temperatura constante.


_

4 Transferência de garrafas vazias
Após serem fabricadas pela sopradora, as garrafas vazias são transportadas da sopradora para o enchimento por "manuseio do gargalo" por transferência direta por menas de rodas estrela adjacentes. A roda em estrela na saída da sopradora é equipada com pinças sincronizadas eletronicamente com os suportes da roda em estrela na entrada de envase.


_

5 Envase

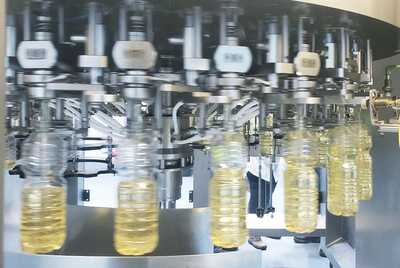

Uma vez que o local de envase é alcançado, uma pinça agarra a garrafa pelo gargalo e a coloca sob a válvula de enchimento. O produto a ser envasado é posicionado em um coletor externo, de onde, por meio de uma bomba específica, é encaminhado para a válvula de envase. O enchimento é maciço, eletrônico com medidores de fluxo de massa baseados no princípio de Coriolis e colocados a montante de cada válvula de enchimento. Durante o processo de envase, o fluxômetro detecta a quantidade de produto que passa pela válvula. A medição é baseada em pulsos, que são comparados aos configurados para o formato em uso. Quando o valor definido é alcançado, o sinal de fechamento é enviado para a válvula de enchimento. Nesta fase, a garrafa cheia é transferida para a tampa.


_

6 Tamponamento
Uma roda em forma de estrela permite centralizar a garrafa sob sua estação de tamponamento. A tampa proveniente do sistema de alimentação é recolhida por uma roda estrela de transferência denominada “pick and place”. A cabeça de tamponamento pega a tampa das rodas estrela e a aplica na garrafa. De acordo com a tampa a ser aplicada (tampa de rosca plástica ou tampa de pressão), o sistema de tamponamento pode operar por rotação ou pressão.A garrafa cheia e tampada é transferida para a esteira de saída.


_

7 Esteira de saída
As garrafas cheias e tampadas são transferidas para um transportador de corrente que transporta as garrafas para fora da máquina. Este transportador está equipado com um sistema de ajuste automático de altura, que permite ajustar a base da garrafa de acordo com a altura da garrafa.


Solução compacta

A integração das funções de estiramento-sopro, enchimento e tamponamento em uma única máquina permite reduzir consideravelmente os custos, bem como o espaço ocupado pela solução, uma vez que não são necessários enxágue e transportadores entre a sopradora e a enchedora. Isso também leva à redução dos riscos de contaminação e a um maior nível de higiene.

Sistema de moldagem por sopro rotativo

Sistema de estiramento-sopro rotativo de alta eficiência equipado com hastes de estiramento motorizadas, cujo funcionamento, controlado eletronicamente, não necessita de cames pneumáticos. Isso permite um gerenciamento preciso do caminho da haste e um controle preciso de sua posição, além de uma economia significativa de energia.

Redução dos tempos de sopro

As novas válvulas proporcionam uma reação mais rápida e uma economia de 15% no tempo útil de sopro; esta economia de tempo pode ser aproveitada para atingir velocidades mais altas, deixar a garrafa resfriar.

Precisão máxima de enchimento

O processo de enchimento é extremamente preciso, graças à utilização do fluxômetro, dispositivo eletrônico instalado próximo a cada válvula que detecta a vazão do produto que enche cada garrafa contando os pulsos e envia à válvula de enchimento o sinal de fechamento, uma vez que ficou cheio.

Medidor de fluxo de massa de alta precisão

O medidor de vazão de massa de alta precisão (medidor de vazão que usa o efeito Coriolis para determinar a quantidade exata de produto em cada passagem), instalado próximo às válvulas de enchimento. Permite obter uma medição rápida e com maior repetibilidade. Os medidores de vazão são caracterizados por uma alta estabilidade, com menor necessidade de calibração. Durante a medição, o impacto das condições ambientais (vibrações mecânicas, agitação, sprays, etc.) é mínimo. Além disso, não há limite de volume (o tamanho do contêiner não é limitado pela gama de células de carga). O controle da válvula de enchimento e a compensação automática são realizados através do PLC.

Válvula de enchimento sem queda

A série HEMF está equipada com uma válvula de enchimento anti-gota especial para enchimento de óleo em contentores PET, com função anti-gotejamento específica no final do processo de enchimento.
