Túnel de encolhimento

Túneis de encolhimento

Túneis de encolhimento

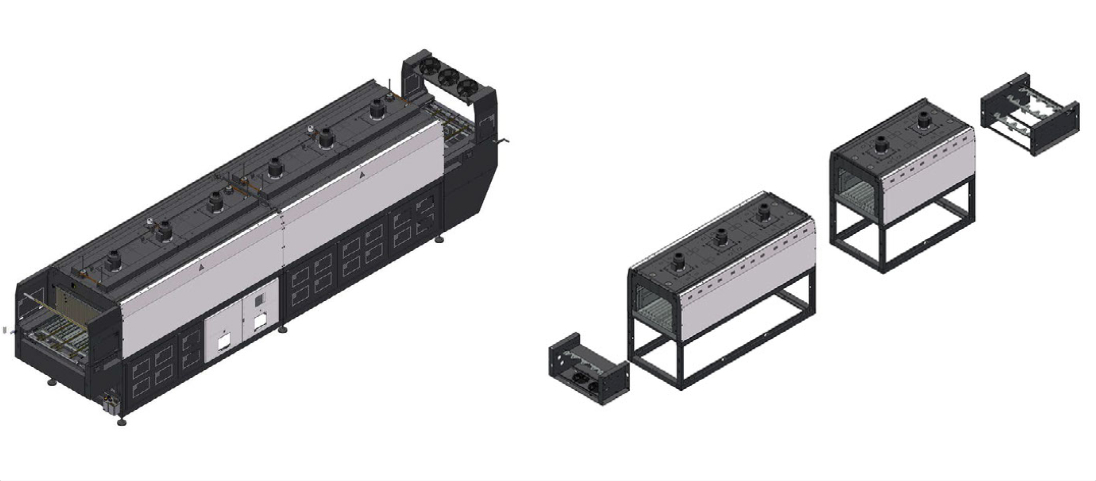

Uma das principais características dos túneis termorretráteis fornecidos pela SMI é a composição modular do produto final. Isso significa que combinando os mesmos módulos em diferentes configurações, é possível criar todos os modelos de túnel de retração, desde o menor com 2 metros de comprimento até o maior com 6 metros de comprimento, com vantagens consideráveis em termos de tempo de abastecimento. do túnel completo e montado.
A SMI oferece não apenas túneis padrão, mas também túnel em modalidade UHQ para latas e túnel em modalidade ECO, alimentado a gás.

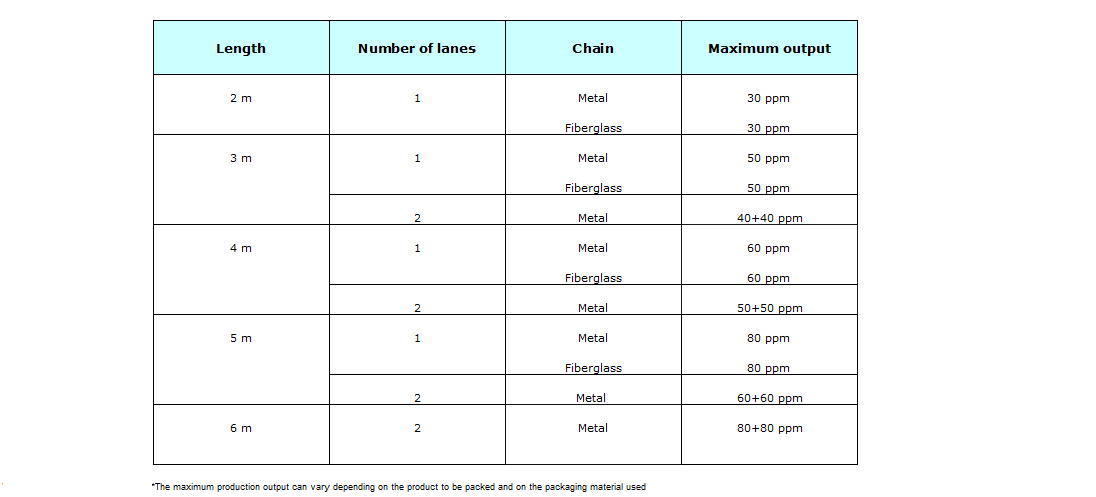

A tabela abaixo mostra os modelos padrão de túneis de encolhimento disponíveis em função do comprimento, do número de pistas e da corrente da correia transportadora:

_

Os túneis de encolhimento SMI têm os seguintes recursos:

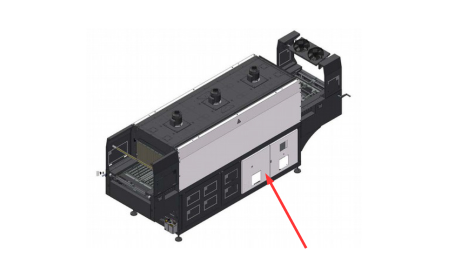

  • o quadro elétrico é posicionado longitudinalmente em relação ao lado frontal, melhorando assim o isolamento térmico e a ergonomia da solução. Isso facilita o acesso e permite ao operador realizar as operações de manutenção ordinária e extraordinária de forma simples e rápida;

_

  • as proteções do túnel foram totalmente isoladas lateralmente, de modo que a seção de retorno da correia transportadora não seja visível na seção inferior do túnel e não possa ser alcançada pelo operador. Esse recurso resulta em um maior nível de segurança do operador e uma menor dissipação de calor na parte inferior do túnel;

_

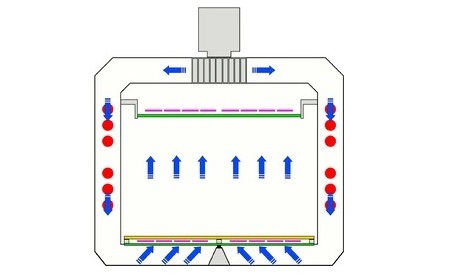

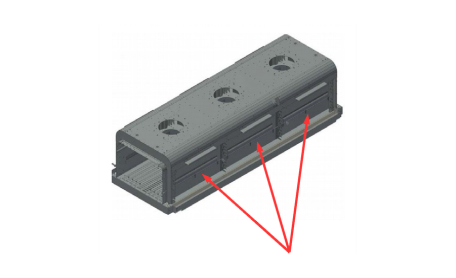

  • a unidade defletora de tamanho interno, cujo tamanho cobre todo o comprimento da seção quente do túnel, permite direcionar o fluxo de ar para o lado da embalagem, em caso de necessidade; isso resulta em um encolhimento mais uniforme e, portanto, na melhoria da qualidade da embalagem final;

_

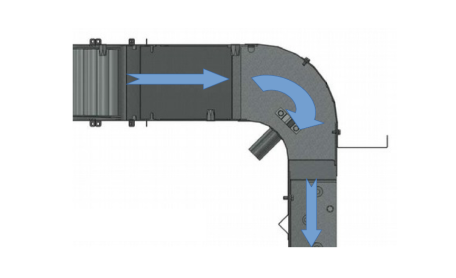

  • ao unir a seção de passagem por cima, foi possível reduzir a queda de pressão do sistema e melhorar a circulação do ar. Isso tem permitido aumentar o fluxo de energia que atinge as embalagens na seção quente do túnel, tornando a retração mais uniforme e a qualidade da embalagem final mais elevada;

_

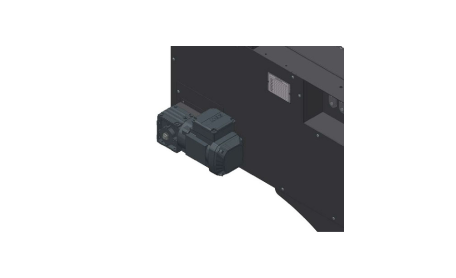

  • O motor SEW é instalado como equipamento padrão em todos os modelos; em particular, de acordo com o tipo de túnel, são instalados motoredutores ortogonais da gama SPIROPLAN® W com motores de alta performance ou redutores de parafuso sem-fim da gama S com um funcionamento silencioso, capaz de proporcionar um elevado nível de eficiência;

_

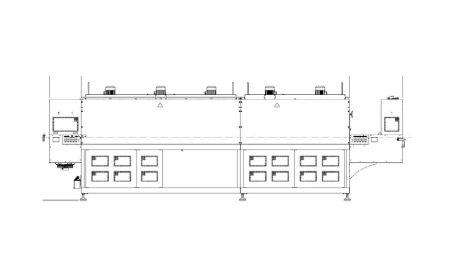

  • o número de ventiladores está entre 2 e 6 dependendo do comprimento do túnel (um para cada metro de túnel); esta característica é possibilitada pela modularidade do túnel de retração que permite melhorar a eficiência do sistema e a qualidade da embalagem;

_

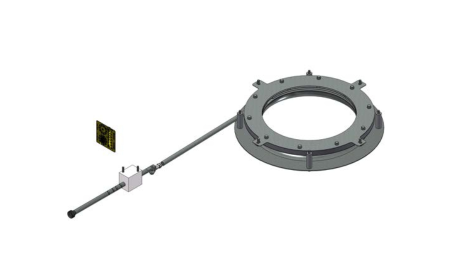

  • a unidade do leitor em forma de íris permite ajustar a seção de sucção do ventilador e assim a quantidade de fluxo de ar gerado; em particular, ao ajustar a posição da alavanca, é possível aumentar ou diminuir o fluxo de ar gerado pelo ventilador, com vantagens consideráveis para a qualidade do pacote final. Para túneis de 2 e 3 metros de comprimento em via única, a unidade está disponível como opcional;

_

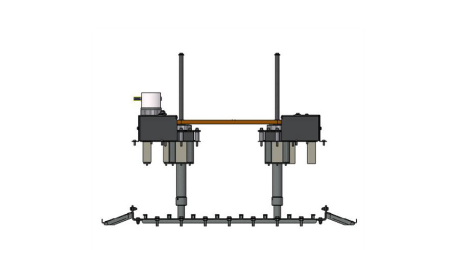

  • a unidade de manuseio do defletor superior pode ser ajustada na altura, permitindo assim otimizar a altura do transportador. Isso permite obter melhores resultados no manuseio de embalagens muito pequenas, concentrando o calor na embalagem. Túneis de 2 e 3 metros de comprimento em pista única não estão equipados com esta unidade;

_

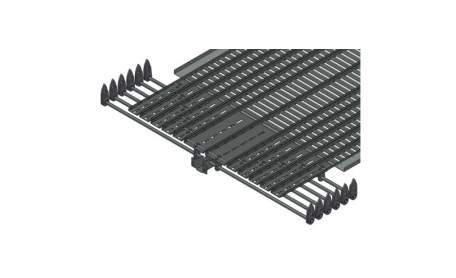

  • os defletores entrecadeias possuem uma estrutura de racks, ou seja, com dois painéis deslizantes sobrepostos, que permitem um melhor ajuste dos fluxos. Os túneis de nível de entrada com 2 e 3 metros de comprimento em faixa única são uma exceção, pois são equipados com um único defletor em toda a extensão da seção quente;
