Sistemas automáticos de paletização

Série APS 1540

APS 1540 P - Paletizadora

A série APS 1550 ERGON é composta por sistemas automáticos de paletização de caixas, pacotes, bandejas e outras embalagens de uso comum para produções de até 50 pacotes / minuto. Graças à tecnologia SCARA implementada na coluna central, os sistemas de paletização propostos pela Smipal são extremamente flexíveis e facilmente adaptáveis ​​a qualquer condição logística da área de final de linha do usuário, tanto em plantas existentes quanto em novas operações.

APS 1540 P
Velocidade (PPM)40

Estrutura compacta e ergonômica

A estrutura compacta e ergonômica garante grande economia de espaço dentro da linha de engarrafamento e permite ao operador realizar com facilidade e segurança todas as atividades relacionadas ao uso, limpeza e manutenção da planta.

Flexibilidade operacional

O uso de soluções técnicas inovadoras, inteligentes e personalizadas garantem grandes vantagens em termos de flexibilidade operacional e competitividade econômica dos processos. Em particular, os paletizadores SMI da série APS permitem criar vários padrões de paletização de acordo com os requisitos específicos do cliente e oferecem amplas possibilidades de personalização para se adaptar aos requisitos de troca de produto e / ou layout da planta.

Movimentos rápidos e precisos Os eixos da máquina são controlados por motores brushless que garantem movimentos altamente dinâmicos, harmônicos e precisos.


Baixos custos operacionais e de manutenção reduzida O TCO (custo total de propriedade) é otimizado graças aos baixos custos operacionais e de manutenção.


Eco-amizade Os paletizadores SMI da série APS são uma solução ecologicamente correta, graças ao uso de motores ICOS com servo-driver integrado, capazes de simplificar a fiação da máquina e garantir maior eficiência energética, baixo nível de ruído e menor desgaste dos componentes.


_

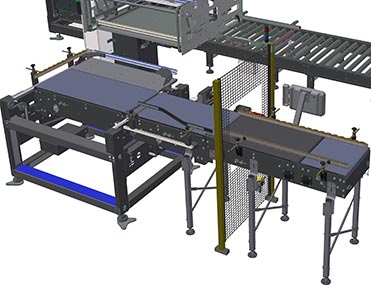

Alimentação de entrada única com sistema de formação de camadas a 90°

Alimentação de entrada única com sistema de formação de camada a 90° equipado com: 1 esteira de cadenciamento emborrachada, 1 esteira de alimentação de produto, para formar a linha e 1 sistema de translação unidirecional que contribui para formar a camada na cesta. O sistema de formação de camada é equipado com motores de baixo consumo de energia. Projetado de acordo com as metodologias FCR (Redução de custo total), é testado e fornecido ao cliente totalmente montado e cabeado. O tempo de inicialização é muito curto, pois consiste em conectar o cabo de sinais e potência do sercos fieldbus ao módulo central do sistema de paletização APS. A estrutura ergonômica e funcional da estrutura permite que o operador realize facilmente todas as operações relacionadas ao uso e manutenção da planta.

_

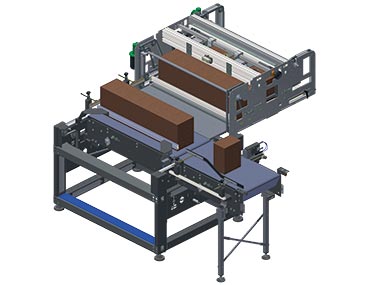

Dispositivo de transferência de linha

O processo de transferência de linha é gerenciado por uma barra motorizada. Depois que uma linha é formada, ela é empurrada imediatamente para a cabeça de carga (cesto). O sistema também é equipado com uma placa “morta” (buffer), que permite continuar as operações de push-in em linha, mesmo quando a cabeça ainda não está na posição de carregamento.

_

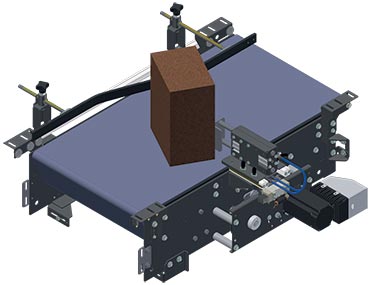

Dispositivo de rotação da embalagem (opcional) Este sistema opcional permite transformar pacotes sendo alimentados ao paletizador por meio de um cilindro de contraste. Se os pacotes estiverem chegando à máquina com o lado curto à frente, um segundo cilindro opcional estará disponível para facilitar o processo de rotação.


_

Sistema alimentador de paletes vazios

O sistema de paletização APS dispõe de um sistema de alimentação de palete vazio combinado com um rolo ou cinto transportador de corrente (de acordo com o carregamento de paletes e direcionamento da saída) A capacidade de armazenamento: cerca de 10 paletes com altura máxima 1700 mm. Projetado de acordo com metodologias FRC (Full Reduction of Costs), Este dispositivo acessório é controlada pelo gabinete elétrico do módulo Central APS.

_

Sistema de alimentação de pads (opcional)

O módulo de inserção de pads é um sistema de alimentação de pranchas ajustável de acordo com o tamanho da prancha de intercalação, que pode ser combinado com a coluna central do paletizador APS ERGON. Sistema de preensão de ventosa de 4 a 8 pontos ajustáveis para garantir o levantamento preciso de qualquer tipo de intercalar. O carregamento automático de pads intercalares está disponível como opcional e permite carregar o palete sem parar a máquina (através da adição de uma estação para carregar paletes de pads intercalares e uma estação para descarregar paletes vazias)

_

Rolo transportador de palete

Estrutura de aço zincado com Rolos com 76 mm Ø e 150 mm, motorizado através de corrente de 5/8 polegada. Motorização central eletronicamente reversível. O sistema é testado na fábrica SMIPAL e é fornecido ao cliente totalmente montado e cabeado. Disponível em diferentes comprimentos: 1500 mm, 200 mm, 2500 mm e 300 mm.

* Os valores indicados não são agrupados, como eles têm de ser confirmados pela SMI de acordo com as condições de produção do usuário.
